5 ton SAL
Sjökabel Enkelarmerad
GJLTM 12-192 fiber 5-ton SAL / GJZLTM 12-192 fiber 5-ton SAL
- Orepeterade
- Vattendjup 3000 m
- Kompakt design, endast 20 mm i diameter
- 12-192 optiska fibrer
- Med eller utan elektrodledare
- Enskiktsförstärkning av ståltråd
- Vätgasskyddad
- Ytterskydd av polypropengarn
- Orepeterade
- Vattendjup 3000 m
- Kompakt design, endast 20 mm i diameter
- 12-192 optiska fibrer
- Med eller utan elektrodledare
- Enskiktsförstärkning av ståltråd
- Vätgasskyddad
- Ytterskydd av polypropengarn

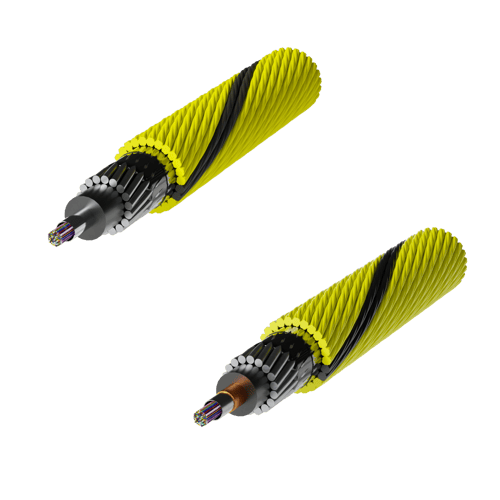

5-ton SAL är en lösarörskabel med ett enkelt lager armering för installation under vatten där ett lättare skydd krävs.
Denna sjökabel är baserad på ett hermetiskt tillslutet rostfritt rör. Inuti röret är fibrerna fria att röra sig i en tixotrop vattenblockerande gel. Stålröret skyddas av en polyetenmantel. Utanför manteln finns ett lager galvaniserad ståltråd. Ståltrådarna är övertäckta med bitumen.
Hela kabeln är insvept med ett lager av polypropengarn.
Ståltrådsförstärkningen ger tillförlitligt mekaniskt skydd som möjliggör installation och drift under tuffa förhållanden.
Hög packningstäthet hos fibrerna tillhandahålls med lösarösteknik. Detta möjliggör en liten ytterdiameter och enkel hantering av kabeln.
Fibrerna är har olika färg för att kunna identifieras.
- Primärbelagd fiber: Glas, akrylat
- Fyllnadsmedel: tixotropisk gel, väteabsorberande
- Rör: Rostfritt stål
- Mantel: Polyeten, svart
- Armering: Galvaniserade ståltrådar, enskikt 18 x ø2,2 mm
- Fyllnadsmedel: Bitumen
- Omslag: Plastfolie
- Omslag: Polypropylengarn
Teknisk information
| Produktfärg | Gult med svart kontrastgarn. |
|---|---|
| Temperatur, drift [°C] | -30 till +60 |
| Temperatur, lagring [°C] | -40 till +70 |
| Temperatur, installation [°C] | -15 till +40 |
| Diameter Ø [mm] | 20 |
| Max. vattendjup [m] | 3000 |
| Böjradie utan last [mm] | 500 |
| Böjradie vid draglast [mm] | 1500 |
| Böjradie, ringling [mm] | 1500 |
| Vikt [kg/km] | 800 |
| Vikt i vatten [kg/km] | 600 |
| Draghållfasthet UTS [kN] | 60 |
| Dragkraft FBL [kN] | 60 |
| Draghållfasthet NTTS [kN] | 50 |
| Draghållfasthet NOTS [kN] | 40 |
| Draghållfasthet NTPS [kN] | 30 |
| Trycktålighet [N/100 mm] | 10000 |
| Slagtålighet [J] | 200 |
| Märkning | Sjökabeln är märkt med km markeringar och markeringar för fabriksskarvar. |
| Tekniska noteringar | Mekaniska tester och miljötester enligt IEC 60794-1-21 och IEC 60794-1-22 |
| Beställningsinformation |
Kabeln levereras i coil, på trumma eller i container |
