TOL4051031+A

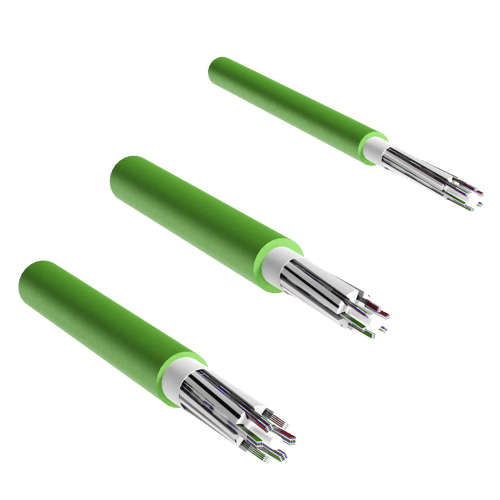

Ribbonkabel – Flamskyddad kabel för installation inomhus
GAHSQ 12-192 fiber G657A1 Dca S12
- 4 eller 8 fiberband
- Upp till 192 fibrer
- Böjtåliga G657A1-fibrer
- Smal och flexibel
- Maximalt fiberskydd med slitsad design
- Flamskyddad CPR klass Dca-s1, d0
- Extremt låg rökutveckling
- Halogenfri
- Dielektrisk
- Supersnabb förberedelse
- 4 eller 8 fiberband
- Upp till 192 fibrer
- Böjtåliga G657A1-fibrer
- Smal och flexibel
- Maximalt fiberskydd med slitsad design
- Flamskyddad CPR klass Dca-s1, d0
- Extremt låg rökutveckling
- Halogenfri
- Dielektrisk
- Supersnabb förberedelse
Kabeln är en slitsad ribbonkabel för inomhus-/utomhusinstallationer där flamskyddade kablar krävs. Eftersom den är helt dielektrisk kan den installeras i miljöer där det kan finnas elektriska störningar, till exempel intill kraftledningar.

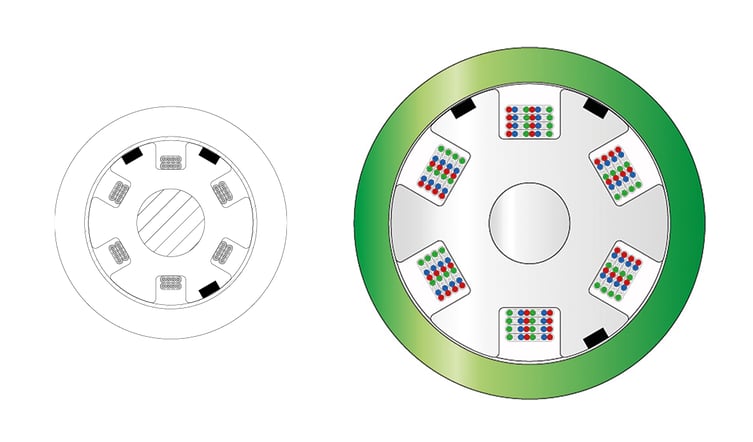

Kabeln har en spårkärnekonstruktion med 4-fiber eller 8-fiberband. 8-fiberband kan delas i 4-fiberband. Spårkärnekonstruktionenen ger fibrerna maximalt skydd. Manteln och kärnan är gjorda av flamskyddat material. En vattenblockerande tejp gör att kabeln blir vattentät i längdriktningen. Inga ytterligare flamskyddsband krävs, så preparering av kabeln är snabb och enkel. Kabeln är designad med böjtåliga G657A1-fibrer som är 100% kompatibla med G652D. Denna kabel uppfyller brandklass CE CPR klass Dca-s1, d0.
- 4- eller 8-fiberband: Glas, akrylat
- Central dragavlastning: Glasfiberarmerad plast
- Spårkärna: HFFR termoplastisk
- Vattenblockering: vattensvällningstejp
- Mantel: HFFR termoplastisk förening
Teknisk information
| Produktfärg | Grön mantel |
|---|---|
| Färgkod | S12 |
| Temperatur, drift [°C] | -40 till +60 (12-96f) -30 till +60 (192f) |
| Temperatur, lagring [°C] | -40 till +70 |
| Temperatur, installation [°C] | -15 till +40 |
| Vattenblockering | Längsgående vattenblockering enligt IEC 60794-1-2-F5B |
| Flamskydd | Fire rating according to EN 13501-6 CPR classification DCa-s1, d0 |
| Fibertyp | G657A1 |
| Dämpning vid våglängd [nm] | 1310/1550/1625 |
| Dämpning, genomsnittlig [dB/km] | 0.36/0.22/0.25 |
| Dämpning, max [dB/km] | 0.38/0.25/0.30 |
| Överensstämmelse | Längsvattenblockering enligt IEC 60794-1-2-F5B. Mekaniska tester och miljötester enligt IEC 60794-5-10. Fiberparametrar och fibertester enligt IEC serie 60793-2 och 60793-1. |
| Märkning | Exempel på mantelmärkningm, 1 ggr/m: “HEXATRONIC A35 yymmddhh TOL4051031/192A GAHSQ-K-DHNV 192/B8 G657A1 S12 Dca-s1, d0 xxxxx m” där yymmddhh = år, månad, dag och timme för tillverkningen, xxxxx=löpande metermärkning. |
| Installationsnoteringar | Eftersom kabeln är helt dielektrisk kan den installeras i miljöer där det kan finnas elektriska störningar, till exempel intill kraftledningar. |
| Beställningsinformation | Leveranslängder: 2, 4, 6 eller 8 km |
