- Flamskyddad kabel för installation inomhus – Slim
TOL4059013+A

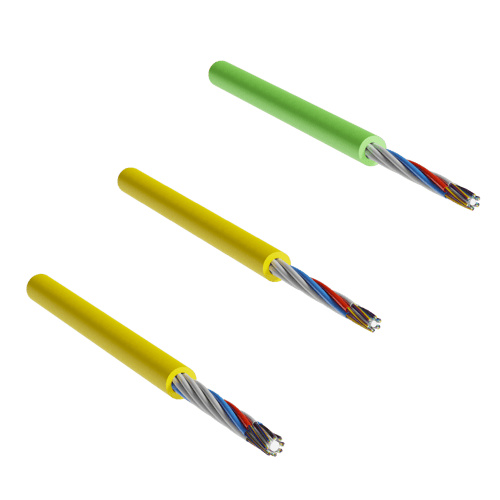

Flamskyddad kabel för installation inomhus – Slim
GNHQ 12-96 fiber G657A2 Eca StdE
- Upp till 96 fibrer
- Supersmal design
- Utmärkt installationsprestanda
- Unik design med robusta innerrör som inte kinkar
- Temperaturområde från -40 till + 70 ° C
- Lätt att förbereda och identifiera fibrer
- Inomhus, flamskyddad
- Böjtålig G657A2-fiber
- Upp till 96 fibrer
- Supersmal design
- Utmärkt installationsprestanda
- Unik design med robusta innerrör som inte kinkar
- Temperaturområde från -40 till + 70 ° C
- Lätt att förbereda och identifiera fibrer
- Inomhus, flamskyddad
- Böjtålig G657A2-fiber
Kabeln är en fiberoptisk mikrokabel för inomhusinstallation. Typiska applikationer är för installationer i vertikala stigare för flerbostadshus i FTTH-nätverk.
Mikrokabel baserad på en lösa rörsdesign. Designen underlättar preparering av fibrer och midspan åtkomst. Kabeln innehåller böjtåliga G657A2-fibrer som ger kabeln utmärkt böjprestanda.
- Primärbelagd fiber: Glas, akrylat
- Löst rör: PA
- Fyllnadsmedel: tixotrop gel
- Central dragavlastning: Glasfiberarmerad plast
- Dragsnöre: Aramidgarn
- Vattenblockerande element (torra)
- Yttermantel: Polyeten, flamskyddad, halogenfri
Svarta fyllnadstrådar kan ersätta tomma rör.
Teknisk information
| Produktfärg | Gul mantel |
|---|---|
| Färgkod | STDE |
| Temperatur, drift [°C] | -40 till +70 |
| Temperatur, lagring [°C] | -40 till +70 |
| Temperatur, installation [°C] | -15 till +50 |
| Vattenblockering | Längsgående vattenblockering i enlighet med IEC 60794-1-2-F5B. |
| Flamskydd | Flame resistance according to IEC 60332-3-24 and CE Eca EN50575:2014 |
| Fibertyp | G657A2 |
| Dämpning vid våglängd [nm] | 1310/1550/1625 |
| Dämpning, genomsnittlig [dB/km] | 0.36/0.22/0.25 |
| Dämpning, max [dB/km] | 0.38/0.25/0.30 |
| Överensstämmelse | Längsvattenblockering enligt IEC 60794-1-2-F5B. Mekaniska tester och miljötester enligt IEC 60794-5-10. Fiberparametrar och fibertester enligt IEC serie 60793-2 och 60793-1. |
| Märkning | Exempel på mantelmärkningm, 1 ggr/m: “HEXATRONIC yymmddhh TOL4059013/zzA GNHQBDUV zz G.657.A2 xxxx m" där yymmddhh= år, månad, dag och timme för tillverkningen, zzz=number of fibers in cable, xxxx=löpande metermärkning |
| Installationsnoteringar | Om kabeln installeras genom blåsning ska temperaturen vara -15 till +40 ° C. Kabeln får inte förvaras i direkt solljus. Solen kan värma upp kabeln över den tillåtna temperaturgränsen. |
| Beställningsinformation | Leveranslängder: 2 eller 4 km |
