TOL4019028+AH

Mikrokabel med hög prestanda

GNHL 2-432 fiber G657A1 S12

  • Upp till 432 fibrer
  • Supersmal design
  • Utmärkt installationsprestanda
  • Unik design med robusta innerrör som inte kinkar
  • Temperaturområde från -45 till + 70 ° C
  • Utmärkt böjprestanda, ≥70 mm
  • Lätt att förbereda och identifiera fibrer
  • Ultralåg dämpning i kabeln
  • Upp till 432 fibrer
  • Supersmal design
  • Utmärkt installationsprestanda
  • Unik design med robusta innerrör som inte kinkar
  • Temperaturområde från -45 till + 70 ° C
  • Utmärkt böjprestanda, ≥70 mm
  • Lätt att förbereda och identifiera fibrer
  • Ultralåg dämpning i kabeln

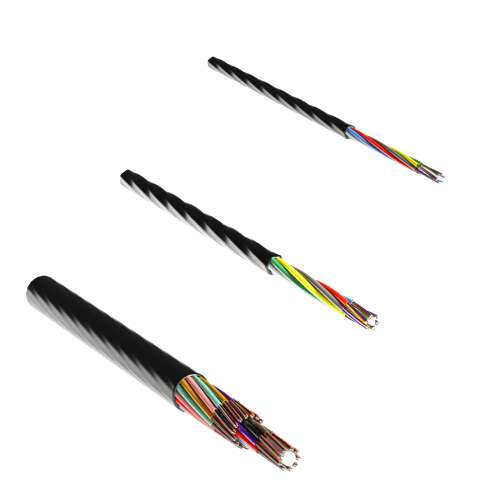

Hexatronic Viper-serien av mikrokablar kännetecknas av toppmodern installationsprestanda när de installeras genom blåsning i mikrorör. Särskilt installationer i accessnät med svåra rutter, underlättas av Viper-kablarnas förbättrade prestanda.

Alla parametrar som kabeldiameter, mantelfriktion, kabelstyvhet etc är optimerade för bästa installationsprestanda utan att kompromissa med mekaniska eller miljömässiga egenskaper.

Mikrokablarna är baserade på en tunn lösa rörsdesign med upp till 36 rör per kabel. Designen underlättar preparering av fibrer och midspan åtkomst. Kablarna är lämpliga för långdistans luftblåst installation i mikrorör, med en innerdiameter på så lite som 8 till 12 mm.

Kablarna har utmärkt böjprestanda och ett extremt brett driftstemperaturområde.

Mikrokablarna är utformade med ett, två eller tre lager av fibrer inneslutna i skyddsrör gjorda av ett unikt material. Materialet ger en extra hållfasthet åt produkten samtidigt som böjegenskaperna förbättras. Materialet ger även andra fördelar som extrem temperaturtålighet. Varje rör innehåller 12 eller 24 fibrer.

Som ett resultat är Viper mikrokablar mer hållbara under installationsprocessen eftersom de klarar av hård hantering. Den unika kabeldesignen med ett utökat driftstemperaturområde -45 till + 70° C kan användas i många miljöer där värme och kyla ofta är stora problem.

Mikrokabel med hög prestanda - Tekniska detaljer
  1. Primärbelagd fiber: Glas, akrylat
  2. Löst rör: PA
  3. Central dragavlastning: Glasfiberarmerad plast, PE
  4. Dragsnöre: Aramidgarn
  5. Omslag: Vattenblockerande garn
  6. Mantel: Polyeten, halogenfri

Svarta fyllnadstrådar kan ersätta tomma rör.

Teknisk information

Produktfärg Svart mantel
Färgkod S12
Temperatur, drift [°C] -45 till +70
Temperatur, lagring [°C] -45 till +70
Temperatur, installation [°C] -15 till +50
Vattenblockering Längsgående vattenblockering enligt IEC 60794-1-2-F5C
Fibertyp G657A1
Dämpning vid våglängd [nm] 1310/1383/1550
Typisk dämpning [dB/km] 0.32/0.32/0.18
Dämpning, genomsnittlig [dB/km] 0.33/0.33/0.21
Dämpning, max [dB/km] 0.36/0.36/0.23
Överensstämmelse

Fiberparametrar och fibertester enligt IEC serie 60793-2 och 60793-1.

Mekaniska tester och miljötester enligt familjespecifikation IEC 60794-5-10.

Teststandard, förutsättningar och krav:

  • Temperatur i drift: IEC 60794-1-22 Method F1; max dämpning 0.05dB/km*
  • Temperatur lagring: IEC 60794-1-22 Method F1; max dämpning 0.15dB/km* reversibel
  • Åldring: IEC 60794-1-22, Method F9; 168h@85°C,+2 cykler, ingen dämpningsökning efter test
  • Längsvattenblockering: IEC 60794-1-2, Method F5C, 3m provbit, 1m vatten, inget läckage efter 24 timmar
  • Böjradie: IEC 60794-1-21, Method E11B; 4 varv, 3 cykler, max dämpning 0.05dB*
  • Dragkraft installation: IEC 60794-1-21, Method E1; max fibertöjning 0.6%, reversibel dämpning
  • Tryck: IEC 60794-1-21, Method E3; 1 minut last, 100mm platta, ingen dämpningsökning efter test
  • Slag: IEC 60794-1-21, Method E4; 3 ställen, max dämpning 0.1dB* efter test

* Alla dämpningsmätningar utförs @ 1550nm

Märkning Exempel på mantelmärkningm, 1 ggr/m:
“HEXATRONIC A35 Viper yymmddhh TOL4019028/432AH GNHL-U-CDGNRV 432/T12 G657A1 S12 xxxxx m”
där yymmddhh = år, månad, dag och timme för tillverkningen, xxxxx=löpande metermärkning
Installationsnoteringar

Typisk installationsprestanda:

  • Mikrorör ID 8-10 mm, kabel YD ≤6,7 mm: 2000 m
  • Mikrorör ID 12 mm, kabel YD ≤8,0 mm: 2000 m
  • Mikrorör ID 15-16 mm, kabel YD <11 mm: 2000 m, kabel YD 11-12 mm: 1500 m

Installationsprestanda verifierad på Hexatronic testbana, enligt IEC 60794. Installationsprestanda påverkas av den installerade banan, miljöförhållanden, installationsutrustning etc, och den faktiska prestandan kan därför avvika från ovan angivna värden.

Om kabeln installeras genom blåsning ska temperaturen vara -15 till +40 ° C. Kabeln får inte förvaras i direkt solljus. Solen kan värma upp kabeln över den tillåtna temperaturgränsen.

Beställningsinformation Leveranslängder: 2, 4, 8 km
