TOL4019050+AH
Nanokabel med hög prestanda
GAHL 2-12 fiber, GAL 12 fiber G657A1 S12, med dragsnöre
- Smal design för installation i mikrorör ner till 3,5 mm innerdiameter
- Installation genom att blåsa eller trycka
- Extra stark och hållbar, med integrerad dragavlastare
- Slät mantel med låg friktion
- Extra brett driftstemperaturområde
- Utmärkt installationsprestanda
- Temperaturområde från -45 till + 70 ° C
- Halogenfri

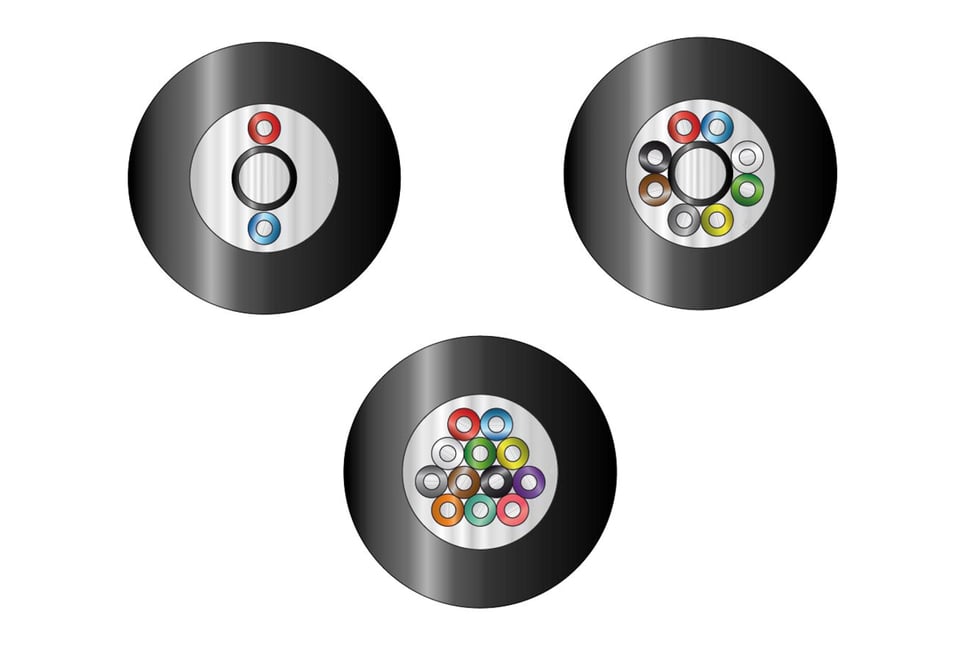

1. Primärbelagd fiber: Glas, akrylat
2. Buffert: UV-härdat polymerskikt
3. Dragavlastare: Belagd glasfiberarmerad plast (i 2-8F versionerna)
4. Mantel: Termoplast med låg friktion
5. Dragsnöre: Polyestergarn
Temperature, Operation [°C]
-45 till +70
Temperature, Handling [°C]
-20 till +60
Temperature, Storage [°C]
-45 till +70
Fiber Type
G657A1
Attenuation @Wavelength [nm]
1310/1383/1550
Attenuation Max
0.38/0.38/0.25
Color
Svart mantel
Conformance
Fiberparametrar och fibertester enligt IEC serie 60793-2 och 60793-1.
Mekaniska tester och miljötester enligt IEC 60794-1-21 och IEC 60794-1-22 .
Teststandard, förutsättningar och krav:
- Temperatur i drift: IEC 60794-1-22 Method F1; max dämpning 0.05dB/km*
- Temperatur lagring: IEC 60794-1-22 Method F1; max dämpning 0.15dB/km* reversibel
- Åldring: IEC 60794-1-22, Method F9; 168h@85°C,+2 cykler, ingen dämpningsökning efter test
- Böjradie: IEC 60794-1-21, Method E11B; 4 varv, 3 cykler, max dämpning 0.05dB*
- Dragkraft installation: IEC 60794-1-21, Method E1; max fibertöjning 0.6%, reversibel dämpning
- Dragkraft i drift: IEC 60794-1-21, Method E1; max fibertöjning 0.2%, max dämpning 0.05dB*
- Tryck: IEC 60794-1-21, Method E3; 1 minut last, 100mm platta, ingen dämpningsökning efter test
- Slag: IEC 60794-1-21, Method E4; 3 ställen, max dämpning 0.1dB* efter test
* Alla dämpningsmätningar utförs @ 1550nm
Color code
S12
Average Attenuation [dB/km]
0.36/0.36/0.22
Marking
Exempel på mantelmärkningm, 1 ggr/m:
"HEXATRONIC A35 yymmddhh TOL4019050/12AH GAL-K-DHR 12/A12 G657A1 S12 xxxxx m”
där yymmddhh = år, månad, dag och timme för tillverkningen, xxxxx=löpande metermärkning.
Installation Notes
Kabeln är avsedd för installation i mikrorör med en innerdiameter från 3,5 mm upp till 12 mm.
Kabeln ska installeras vid en temperatur mellan -15 och +40 ° C. Kabeln får inte förvaras i direkt solljus. Solen kan värma upp kabeln över den tillåtna temperaturgränsen.
Ordering Info
Leveranslängder: 1, 2 och 4 km
Teknisk information
Sortera efter
Artikelnamn
Lägg till i lista
Mer
- Product: GAHL 2/A2 G657A1 S12 (ID: TOL4019050/2AH) | Color: Svart | No. of Fibers: 2 | Layout: 1x2 | Bend Radius [mm]: 25 | Tensile Force, Installation [N]: 80 | Tensile Force, Operation [N]: 50 | Crush [N/100 mm]: 1000 | Diameter: 2.0 | Weight [kg/km]: 4.3 | Length [m]: 4000
- Product: GAHL 2/A2 G657A1 S12 T2000 (ID: H4019050/2AH-3) | E-No.: 4988607 | Color: Svart | No. of Fibers: 2 | Layout: 1x2 | Bend Radius [mm]: 25 | Tensile Force, Installation [N]: 80 | Tensile Force, Operation [N]: 50 | Crush [N/100 mm]: 1000 | Diameter: 2.0 | Weight [kg/km]: 4.3 | Length [m]: 2000
- Product: GAHL 2/A2 G657A1 S12 T4000 (ID: H4019050/2AH-4) | E-No.: 4988608 | Color: Svart | No. of Fibers: 2 | Layout: 1x2 | Bend Radius [mm]: 25 | Tensile Force, Installation [N]: 80 | Tensile Force, Operation [N]: 50 | Crush [N/100 mm]: 1000 | Diameter: 2.0 | Weight [kg/km]: 4.3 | Length [m]: 4000
- Product: GAHL 4/A4 G657A1 S12 (ID: TOL4019050/4AH) | Color: Svart | No. of Fibers: 4 | Layout: 1x4 | Bend Radius [mm]: 25 | Tensile Force, Installation [N]: 80 | Tensile Force, Operation [N]: 50 | Crush [N/100 mm]: 1000 | Diameter: 2.0 | Weight [kg/km]: 5 | Length [m]: 4000, 2000
- Product: GAHL 4/A1 G657A1 S12 T2000 (ID: H4019050/4AH-3) | E-No.: 4988617 | Color: Svart | No. of Fibers: 4 | Layout: 1x4 | Bend Radius [mm]: 25 | Tensile Force, Installation [N]: 80 | Tensile Force, Operation [N]: 50 | Crush [N/100 mm]: 1000 | Diameter: 2.0 | Weight [kg/km]: 5 | Length [m]: 2000
- Product: GAHL 4/A4 G657A1 S12 T4000 (ID: H4019050/4AH-4) | E-No.: 4988618 | Color: Svart | No. of Fibers: 4 | Layout: 1x4 | Bend Radius [mm]: 25 | Tensile Force, Installation [N]: 80 | Tensile Force, Operation [N]: 50 | Crush [N/100 mm]: 1000 | Diameter: 2.0 | Weight [kg/km]: 5 | Length [m]: 4000
- Product: GAHL 6/A6 G657A1 S12 (ID: TOL4019050/6AH) | Color: Svart | No. of Fibers: 6 | Layout: 1x6 | Bend Radius [mm]: 25 | Tensile Force, Installation [N]: 80 | Tensile Force, Operation [N]: 50 | Crush [N/100 mm]: 1000 | Diameter: 2.0 | Weight [kg/km]: 5 | Length [m]: 4000
- Product: GAHL 6/A6 G657A1 S12 T2000 (ID: H4019050/6AH-3) | E-No.: 4988627 | Color: Svart | No. of Fibers: 6 | Layout: 1x6 | Bend Radius [mm]: 25 | Tensile Force, Installation [N]: 80 | Tensile Force, Operation [N]: 50 | Crush [N/100 mm]: 1000 | Diameter: 2.0 | Weight [kg/km]: 5 | Length [m]: 2000/K4
- Product: GAHL 6/A6 G657A1 S12 T4000 (ID: H4019050/6AH-4) | E-No.: 4988628 | Color: Svart | No. of Fibers: 6 | Layout: 1x6 | Bend Radius [mm]: 25 | Tensile Force, Installation [N]: 80 | Tensile Force, Operation [N]: 50 | Crush [N/100 mm]: 1000 | Diameter: 2.0 | Weight [kg/km]: 5 | Length [m]: 4000/K4
- Product: GAHL 8/A8 G657A1 S12 (ID: TOL4019050/8AH) | Color: Svart | No. of Fibers: 8 | Layout: 1x8 | Bend Radius [mm]: 25 | Tensile Force, Installation [N]: 80 | Tensile Force, Operation [N]: 50 | Crush [N/100 mm]: 1000 | Diameter: 2.0 | Weight [kg/km]: 6.5 | Length [m]: 4000
- Product: GAHL 8/A8 G657A1 S12 T2000 (ID: H4019050/8AH-3) | E-No.: 4988637 | Color: Svart | No. of Fibers: 8 | Layout: 1x8 | Bend Radius [mm]: 25 | Tensile Force, Installation [N]: 80 | Tensile Force, Operation [N]: 50 | Crush [N/100 mm]: 1000 | Diameter: 2.0 | Weight [kg/km]: 6.5 | Length [m]: 2000
- Product: GAHL 8/A8 G657A1 S12 T4000 (ID: H4019050/8AH-4) | E-No.: 4988638 | Color: Svart | No. of Fibers: 8 | Layout: 1x8 | Bend Radius [mm]: 25 | Tensile Force, Installation [N]: 80 | Tensile Force, Operation [N]: 50 | Crush [N/100 mm]: 1000 | Diameter: 2.0 | Weight [kg/km]: 6.5 | Length [m]: 4000
- Product: GAL 12/A12 G657A1 S12 (ID: TOL4019050/12AH) | Color: Svart | No. of Fibers: 12 | Layout: 1x12 | Bend Radius [mm]: 35 | Tensile Force, Installation [N]: 50 | Tensile Force, Operation [N]: 30 | Crush [N/100 mm]: 1000 | Diameter: 2.1 | Weight [kg/km]: 8 | Length [m]: 4000
- Product: GAL 12/A12 G657A1 S12 T2000 (ID: H4019050/12AH-3) | E-No.: 4988647 | Color: Svart | No. of Fibers: 12 | Layout: 1x12 | Bend Radius [mm]: 35 | Tensile Force, Installation [N]: 50 | Tensile Force, Operation [N]: 30 | Crush [N/100 mm]: 1000 | Diameter: 2.1 | Weight [kg/km]: 8 | Length [m]: 2000
- Product: GAL 12/A12 G657A1 S12 T4000 (ID: H4019050/12AH-4) | E-No.: 4988648 | Color: Svart | No. of Fibers: 12 | Layout: 1x12 | Bend Radius [mm]: 35 | Tensile Force, Installation [N]: 50 | Tensile Force, Operation [N]: 30 | Crush [N/100 mm]: 1000 | Diameter: 2.1 | Weight [kg/km]: 8 | Length [m]: 4000
